| MOQ: | 1 |
| 표준 포장: | 패킹 또는 주문 제작된 나체화 |
| 배달 기간: | 근무일 기준 10일 |
| 지불 방법: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
슬링 유형 공압 펜더 장점
1. 높은 보안성과 신뢰성
2. 성능 저하 없이 장기간 사용, 변화 없음
3. 통고무 펜더에 비해 경사면 접안시 성능이 우수하다.
4. 접안이 경제적이며 접안시스템의 비용절감
5. 접안 반력이 더 부드럽고 부드럽습니다.
6. 우수한 전단 저항 성능
7. 적응형 해조 수준
8. 낮은 운송 비용, 간단한 설치, 낮은 설치 비용 및 낮은 유지 보수 비용
슬링 타입 공압 펜더 기능
1. 유조선, LNG 및 기타 선박은 해양 전송 작업을 위해 선박에 의존합니다.
2. 부두, 부두 운영 및 선박 접안
3. 연안방어시설의 일시적 또는 영구적 충돌방지
4. 해양 플랫폼 및 해양 건물의 충돌 방지 버퍼 보호

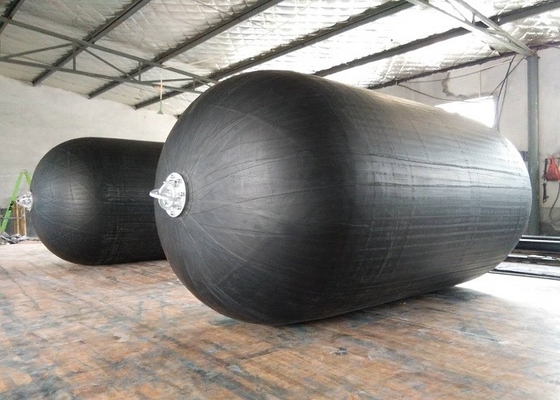

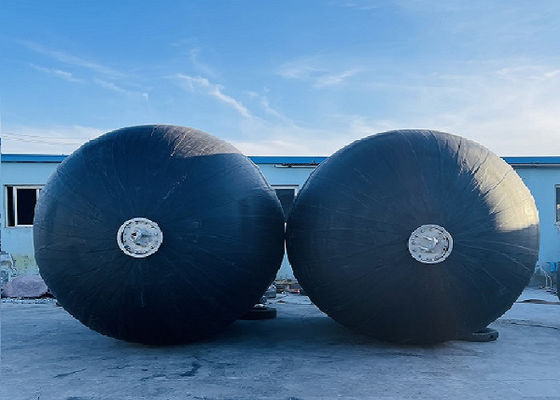

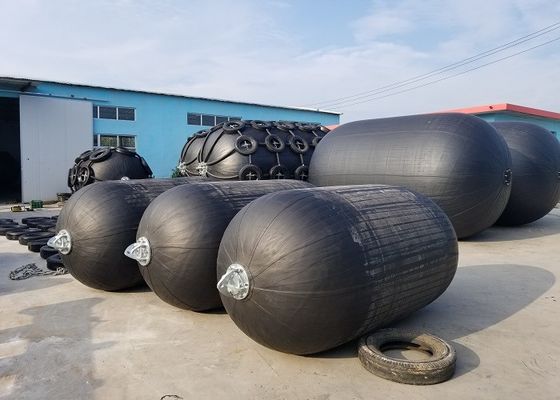

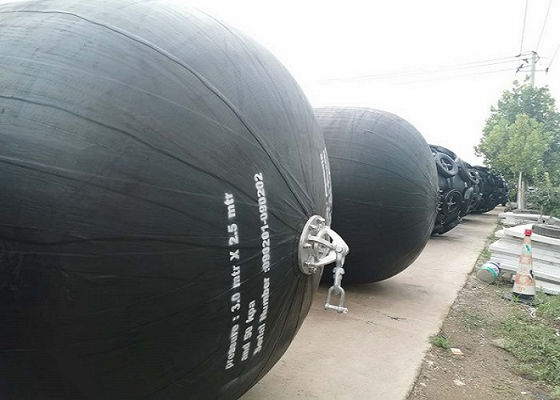

Sling Type Pneumatic Fender의 주요 구조
팽창식 고무 펜더는 주로 내부 고무, 코드 보강층, 외부 고무 및 플랜지와 같은 금속 부품으로 구성됩니다.
내부 고무는 고무 함량이 60%인 천연 고무로 구성됩니다.그것의 주요 기능은 팽창식 볼의 기밀성을 보장하는 것이며 압착된 상태에서 명백한 압력 완화 없이 오랫동안 사용할 수 있습니다.고무 내부 층의 두께는 일반적으로 2-4mm이며, 이는 팽창식 고무 펜더의 다양한 사양 요구 사항에 따라 결정됩니다.
코드 강화 층은 담근 코드 직물 층입니다.코드 직물은 두꺼운 날실, 고밀도 및 고강도가 특징입니다.코드 패브릭을 담근 후 고무의 내부 및 외부 레이어에 접착됩니다.구조가 일체화되어 코드 보강층이 고강도, 내피로성, 내충격성, 내열 안정성, 고무와의 접착력, 내노화성, 가공성이 우수합니다.
외부 고무는 주로 보강층과 내부 고무를 보호하고 팽창식 고무 펜더의 기밀성을 추가로 보장하는 데 사용됩니다.
| Pneumatic 50 펜더 크기 및 성능 요구 사항 | ||||
|
공칭 크기 직경 x 길이 mm |
초기 내부 압력 kPa |
에너지 흡수 보장(GEA) | GEA 편향 시 반발력(R) | GEA 편향 시 선체 압력(내부 압력)(P) |
| 편향 시 최소값 60±5% kJ | 공차±10% kN |
기준값 kPa |
||
| 500x1000 | 50 | 6 | 64 | 132 |
| 600x1000 | 50 | 8 | 74 | 126 |
| 700x1500 | 50 | 17 | 137 | 135 |
| 1000x1500 | 50 | 32 | 182 | 122 |
| 1000x2000 | 50 | 45 | 257 | 132 |
| 1200x2000 | 50 | 63 | 297 | 126 |
| 1350x2500 | 50 | 102 | 427 | 130 |
| 1500x3000 | 50 | 153 | 579 | 132 |
| 1700x3000 | 50 | 191 | 639 | 128 |
| 2000x3500 | 50 | 308 | 875 | 128 |
| 2500x4000 | 50 | 663 | 1381 | 137 |
| 2500x5500 | 50 | 943 | 2019년 | 148 |
| 3300x4500 | 50 | 1175 | 1884년 | 130 |
| 3300x6500 | 50 | 1814년 | 3015 | 146 |
| 3300x10600 | 50 | 3067 | 5257 | 158 |
| 4500x9000 | 50 | 4752 | 5747 | 146 |
| 4500x12000 | 50 | 6473 | 7984 | 154 |
| Pneumatic 80 펜더 크기 및 성능 요구 사항 | ||||
|
공칭 크기 직경 x 길이 mm |
초기 내부 압력 kPa |
에너지 흡수 보장(GEA) | GEA 편향 시 반력(R) | GEA 편향 시 선체 압력(내부 압력)(P) |
| 편향 시 최소값 60±5% kJ | 공차±10% kN |
기준값 kPa |
||
| 500x1000 | 80 | 8 | 85 | 174 |
| 600x1000 | 80 | 11 | 98 | 166 |
| 700x1500 | 80 | 24 | 180 | 177 |
| 1000x1500 | 80 | 45 | 239 | 160 |
| 1000x2000 | 80 | 63 | 338 | 174 |
| 1200x2000 | 80 | 88 | 390 | 166 |
| 1350x2500 | 80 | 142 | 561 | 170 |
| 1500x3000 | 80 | 214 | 761 | 174 |
| 1700x3000 | 80 | 267 | 840 | 168 |
| 2000x3500 | 80 | 430 | 1150 | 168 |
| 2500x4000 | 80 | 925 | 1815년 | 180 |
| 2500x5500 | 80 | 1317 | 2653 | 195 |
| 3300x4500 | 80 | 1640년 | 2476 | 171 |
| 3300x6500 | 80 | 2532 | 3961 | 191 |
| 3300x10600 | 80 | 4281 | 6907 | 208 |
| 4500x9000 | 80 | 6633 | 7551 | 192 |
| 4500x12000 | 80 | 9037 | 10490 | 202 |
